Odsysacz lutowniczy ZD‑190: instrukcja obsługi

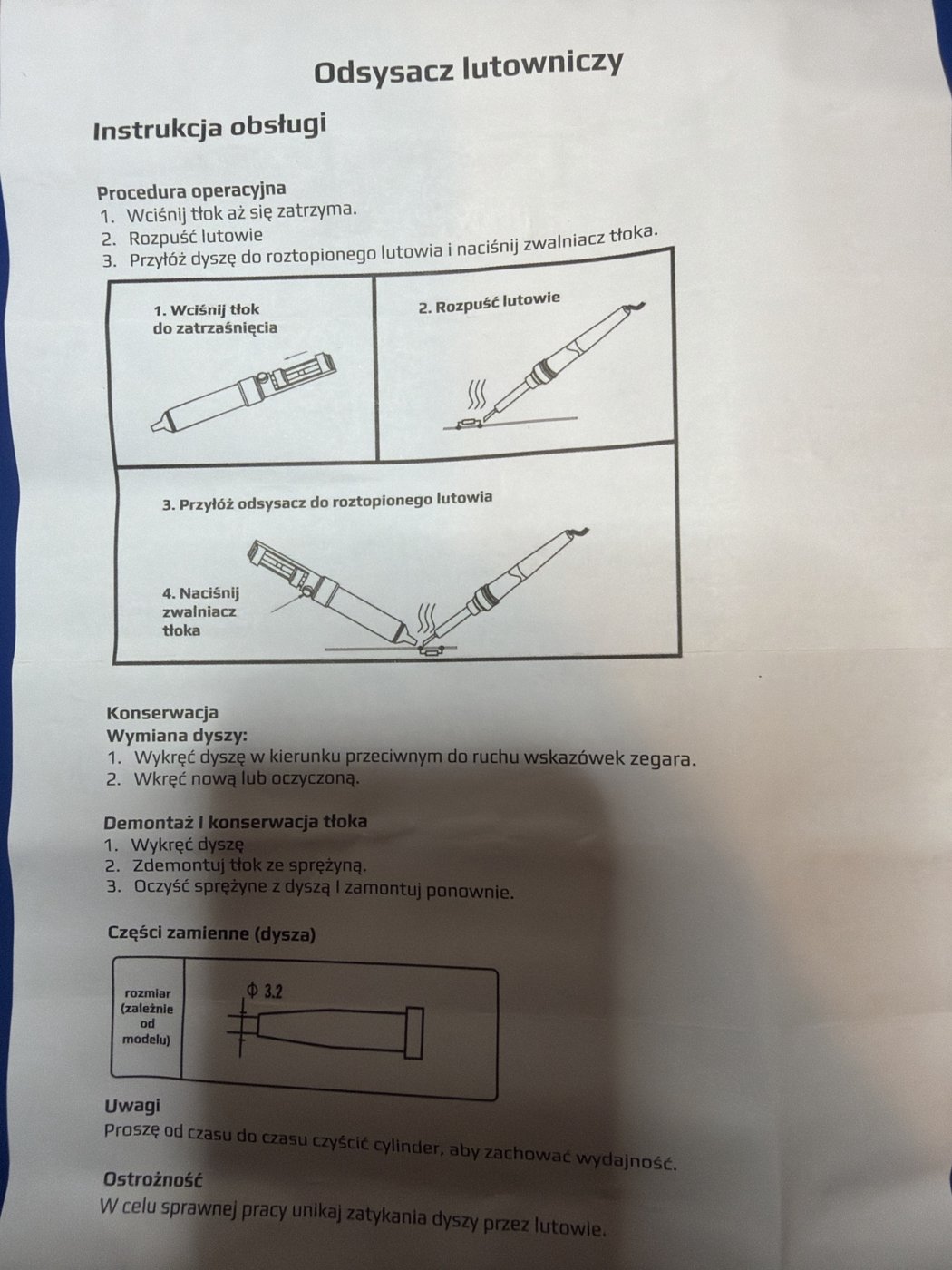

Przepisane 22.10.2026 z polskiej ulotki w opakowaniu (zdjęcie: historia/dowody/2026-10-22-odsysacz-zd190-instrukcja-pl.jpg) i z tyłu blistra (2026-10-22-odsysacz-zd190-blister-tyl-instrukcja.jpg). Narzędzie leży w etui (pudełko 7). Używane w dniach nauki lutowania (plan 20.10 i 22.10: krok z plecionką i odsysaczem).

Procedura operacyjna

Wciśnij tłok, aż się zatrzyma (zatrzaśnie).
Rozpuść lutowie grotem lutownicy.
Przyłóż dyszę do roztopionego lutowia i naciśnij zwalniacz tłoka (przycisk). Sprężyna wciąga cynę do cylindra.

Konserwacja

Wymiana dyszy:

Wykręć dyszę w kierunku przeciwnym do ruchu wskazówek zegara.
Wkręć nową lub oczyszczoną.

Demontaż i konserwacja tłoka:

Wykręć dyszę.
Zdemontuj tłok ze sprężyną.
Oczyść sprężynę z dyszą i zamontuj ponownie.

Części zamienne

Dysza Ø 3,2 mm (rozmiar zależnie od modelu); długa życie teflonowej dyszy wg opakowania („Long life Teflon Nozzle”).

Uwagi

Proszę od czasu do czasu czyścić cylinder, aby zachować wydajność.

Ostrożność

W celu sprawnej pracy unikaj zatykania dyszy przez lutowie.

Po naszemu (dla Maćka)

Najpierw naładuj pompkę, potem grzej lut. Dysza ma dotykać płynnej cyny obok grotu, nie grotu.
Po kilku zassaniach tłok chodzi ciężej: wykręć dyszę, wyjmij tłok, wysyp cynę, załóż z powrotem.
Dysza jest z teflonu, nie dotykaj nią grotu dłużej niż chwilę, bo się stopi.
