Magnetyczny uchwyt do płytek TE‑076: opis z opakowania
Przepisane 22.10.2026 z tyłu blistra (zdjęcie: historia/dowody/2026-10-22-uchwyt-magnetyczny-te-076-tyl-instrukcja.jpg). Kupione w ROSFIX‑TOOLS (Allegro, zamówienie 12.10) jako „Magnetyczny uchwyt do lutowania PCB”. Leży na biurku przy macie. Używany w dniach lutowania: trzyma płytkę nad blatem, gdy lutujesz od spodu.
Napis z przodu
PCB FIXTURE · MAGNETIC UNIVERSAL PCB HOLDER · TE‑076. Na płycie: „PCB magnetic fixture”.
Tył blistra (po angielsku, dosłownie)
MAGNETIC UNIVERSAL PCB HOLDER
- You can easily hold the by the point or clamp the board by the groove, easy and convenient to use.
- The pin with magnet at the bottom, ensures it tightly fixed on the platform.
- The groove fits for 0.2–1.8 mm thick board, perfect for PCB board with different thickness.
- You can not only use this delicate item as a circuit board holder, but also as a DIY tool.
Magnetic absorption tightly hold the board for convenient operation. SUPPORT VARIOUS SHAPES.
Specification: Material: Stainless Steel, Aluminum Alloy. Frame size: 100 × 140 mm. Application: PCB board assembly, soldering.
Package included: 1 × Board Support Frame (PCB Board Not Included), 6 × Magnetic pins.
The picture is only for reference, please make the object as the standard. Products shall be subject to any changes without additional notices. Keep out of reach of children. CE, FCC, Made in China.
Po polsku
- Stalowa płyta 100 × 140 mm i sześć aluminiowych słupków z magnesem w podstawie. Każdy słupek ma rowek na krawędź płytki o grubości od 0,2 do 1,8 mm.
- Płytkę wsuwasz krawędziami w rowki trzech lub czterech słupków; magnesy trzymają słupki na płycie, a płytka wisi nad płytą, więc nóżki elementów nie dotykają blatu.
- Słupki można też postawić czubkiem do płytki i docisnąć nią od góry (uchwyt punktowy), gdy płytka ma nietypowy kształt.
Po naszemu (dla Maćka)
- Płyta na macie, płytka uniwersalna 70 × 90 mm w rowki czterech słupków: lutujesz od spodu bez trzymania płytki w ręce. Po obróceniu płytki elementy nie wypadają, bo rowki je dociskają.
- Słupki są małe i mocne: po pracy wszystkie sześć przyczep do płyty, inaczej zginą w organizerach.
- Magnesy trzymaj z dala od kontaktronów (pole 3‑A4), magnetometru GY‑273 i kart zbliżeniowych; czujnik ruchu MPU‑6050 i XIAO na magnes nie reagują.
- Nie opieraj gorącego grotu o słupek: aluminium szybko odbiera ciepło i lut nie chwyci.

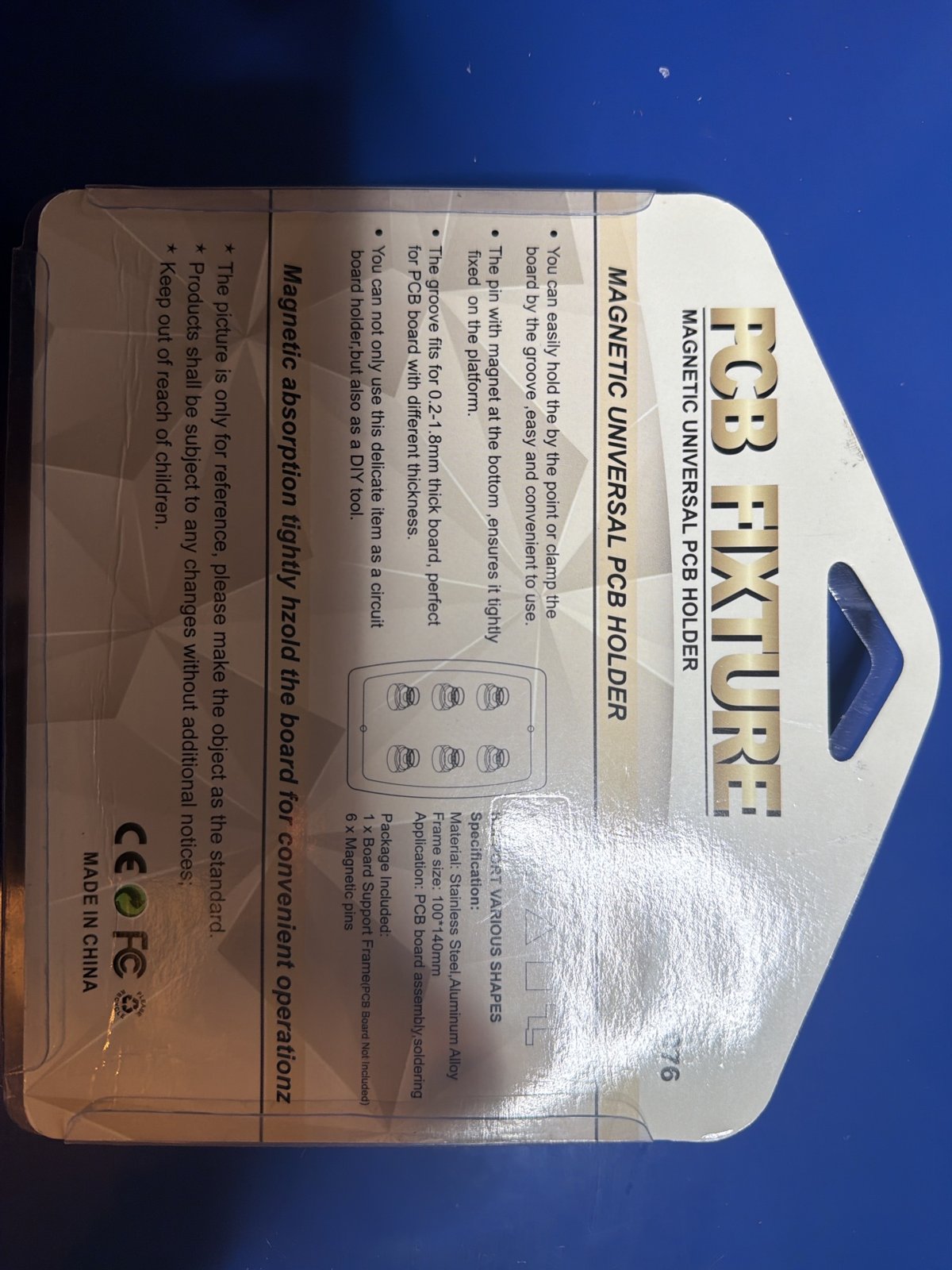

Ulotka (zdjęcie)
